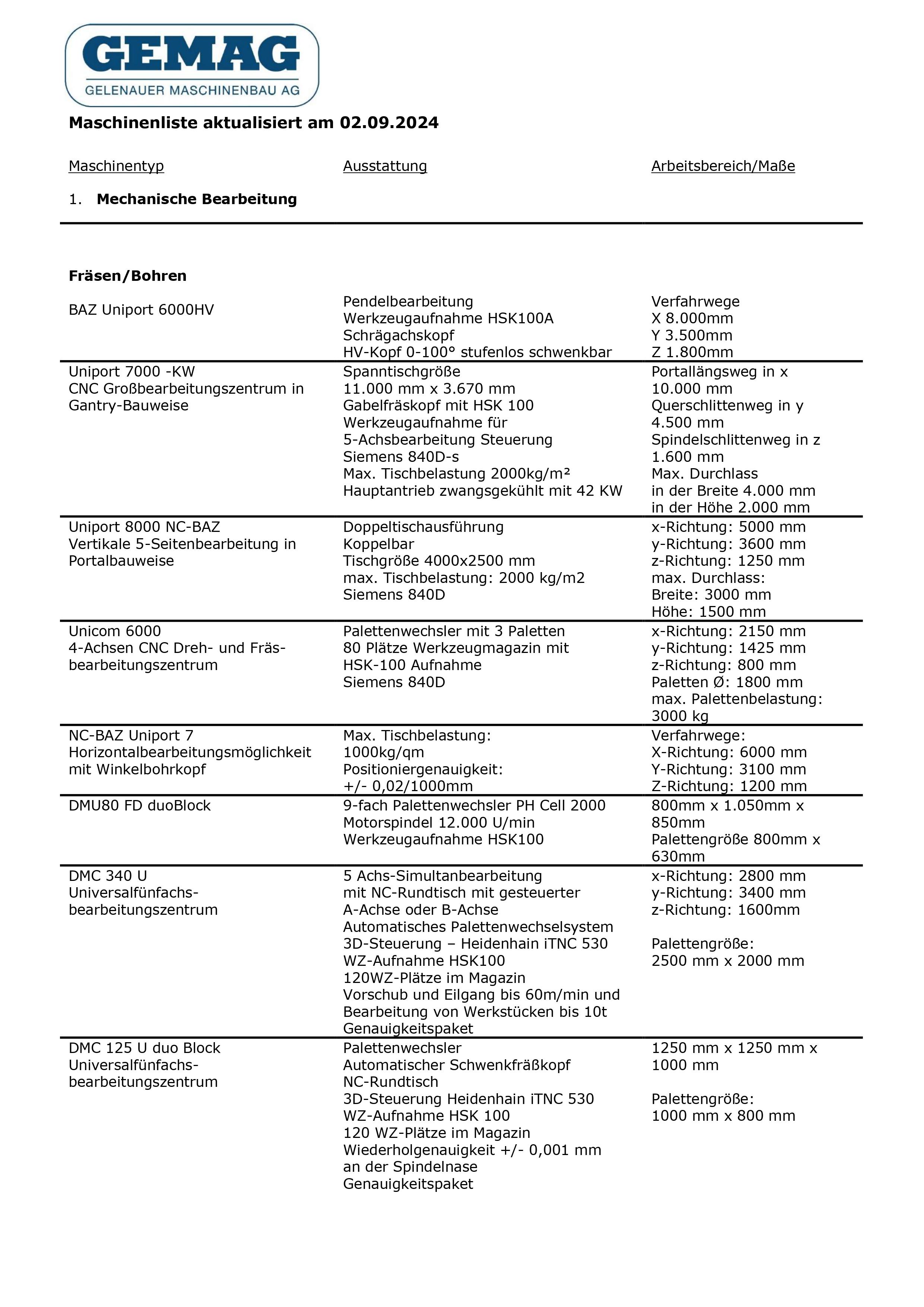

MaschinentypAusstattungArbeitsbereiche/Maße
1. Mechanische Bearbeitung

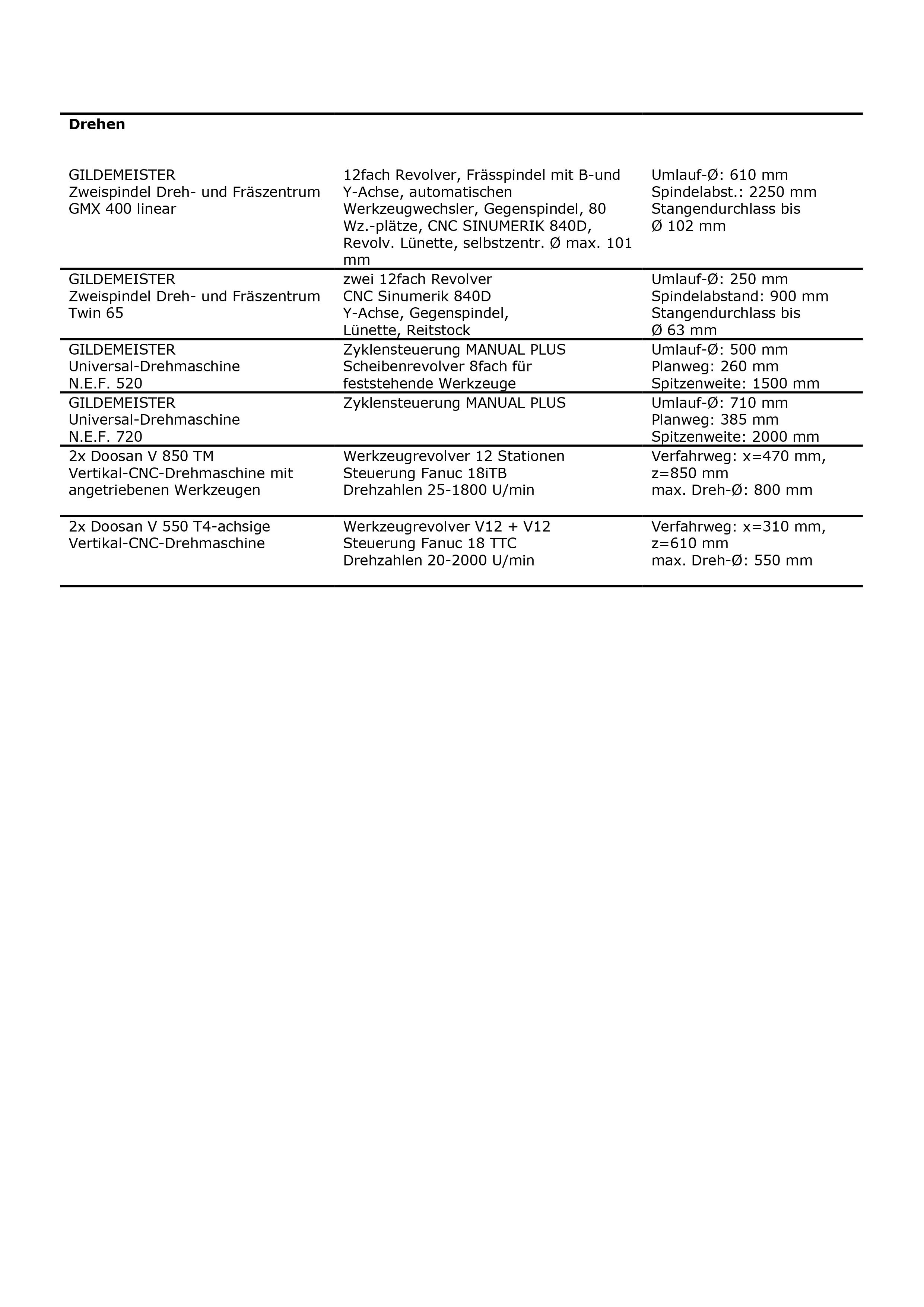

Drehen:
GILDEMEISTER
Zweispindel Dreh-und Fräszentrum
GMX 400 linear
12fach Revolver, Frässpindel mit B- und
Y-Achse, automatischen Werkzeug-
wechsler, Gegenspindel, 80 Wz.-plätze,
CNC SINUMERIK 840D, Revolv.Lünette,
selbstzentr. Ø max. 101 mm
Umlauf-Ø: 610 mm
Spindelabst.: 2250 mm
Stangendurchlass bis Ø 102 mm
GILDEMEISTER
Zweispindel Dreh- und
Fräszentrum
Twin 65
zwei 12fach Revolver
CNC Sinumerik 840D
Y-Achse, Gegenspindel,
Lünette, Reitstock
Umlauf-Ø: 250 mm
Spindelabstand: 900 mm
Stangendurchlass bis Ø 63 mm
GILDEMEISTER
Universal-Drehmaschine
N.E.F. 520
Zyklensteuerung MANUAL PLUS
Scheibenrevolver 8fach für
feststehende Werkzeuge
Umlauf-Ø: 500 mm
Planweg: 260 mm
Spitzenweite: 1500 mm
GILDEMEISTER
Universal-Drehmaschine
N.E.F. 720
Zyklensteuerung MANUAL PLUS Umlauf-Ø: 710 mm
Planweg: 385 mm
Spitzenweite: 2000 mm
2x Doosan V 850 TM
Vertikal-CNC-Drehmaschine mit angetriebenen Werkzeugen
Werkzeugrevolver 12 Stationen
Steuerung Fanuc 18iTB
Drehzahlen 25-1800 U/min
Verfahrweg: x=470 mm, z=850 mm
max. Dreh-Ø: 850 mm
max. Drehlänge: 850 mm
2x Doosan V 550 T4-achsige
Vertikal-CNC-Drehmaschine
Werkzeugrevolver V12 + V12
Steuerung Fanuc 18 TTC
Drehzahlen 20-2000 U/min
Verfahrweg: x=310 mm, z=610 mm
max. Dreh-Ø: 550 mm
max. Drehlänge: 610 mm
Ø über Bett 800 mm
Fräsen/Bohren
Heckert CWK 630 H/V NC-Drehtisch
Paletten Rundspeicher
(6fach)Schwenkfräskopf zur
Fünf-Seiten-Bearbeitung
Hochgenauigkeitspaket bis 0,005 mm
240 Werkzeugplätze
Längsweg: 1000 mm
Senkr.-weg: 600 mm
Querweg: 1000 mm
Tischabmessung:
4 x 630 x 630 mm
2 x 800 x 630 mm

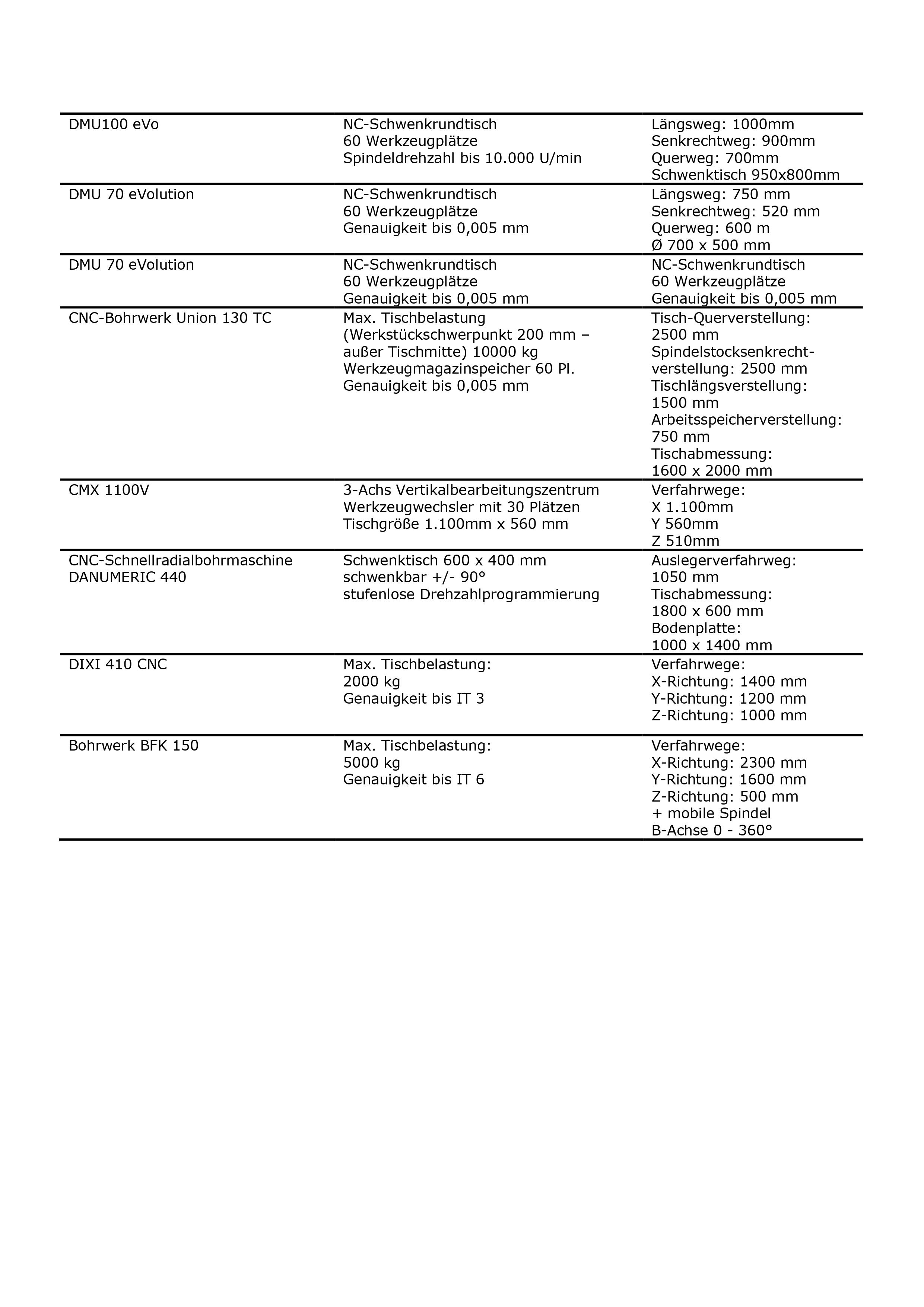

DMU 100 eVo NC-Schwenkrundtisch
60 Werkzeugplätze
Spindeldrehzahl bis 10.000 U/min
Längsweg: 1000mm
Senkr.-weg: 900mm
Querweg: 700mm
Schwenktisch 950x800mm
DMU 70 eVolinear NC-Schwenkrundtisch
60 Werkzeugplätze
Genauigkeit bis 0,005 mm
Längsweg: 750 mm
Senkr.-weg: 520 mm
Querweg: 600 mm
Ø 700 x 500 mm
DMU 70 eVolution NC-Schwenkrundtisch
60 Werkzeugplätze
Genauigkeit bis 0,005 mm
Längsweg: 750 mm
Senkr.-weg: 520 mm
Querweg: 600 mm
Ø 700 x 500 mm
CNC-Bohrwerk Union 130 TC Max. Tischbelastung
(Werkstückschwerpunkt 200 mm –
außer Tischmitte) 10000 kg
Werkzeugmagazinspeicher 60 Pl.
Genauigkeit bis 0,005 mm
Tisch-Querverst.: 2500 mm
Spindelstocksenkrechtverstellung: 2500 mm
Tischlängsverst.: 1500 mm
Arbeitssp.-verst.: 750 mm
Tischabmessung: 1600 x 2000 mm
DMC 340 U
Universalfünfachsbearbeitungszentrum
5 Achs-Simultanbearbeitung
mit NC-Rundtisch mit gesteuerter A-Achse oder B-Achse
Automatisches Palettenwechselsystem
3D-Steuerung - Heidenhain iTNC 530
WZ-Aufnahme HSK100
120WZ-Plätze im Magazin
Vorschub und Eilgang bis 60m/min und Bearbeitung von Werkstücken bis 10t
Genauigkeitspaket
x-Richtung: 2800 mm
y-Richtung: 3400 mm
z-Richtung: 1600mm

Palettengröße: 2500 mm x 2000 mm
DMC 125 U duo Block
Universalfünfachsbearbeitungszentrum
Palettenwechsler
Automatischer Schwenkfräßkopf
NC-Rundtisch
3D-Steuerung Heidenhain iTNC 530
WZ-Aufnahme HSK 100
120 WZ-Plätze im Magazin
Wiederholgenauigkeit +/- 0,001 mm an der Spindelnase
Genauigkeitspaket
1250 mm x 1250 mm x 1000 mm
Palettengröße: 1000 mm x 800 mm
Unicom 6000
4- Achsen CNC Dreh- und Fräs- BAZ
Palettenwechsler mit 3 Paletten
80 Plätze Werkzeugmagazin mit HSK-100 Aufnahme
Siemens 840D
x-Richtung: 2150 mm
y-Richtung: 1425 mm
z-Richtung: 800 mm
Paletten Ø: 1800 mm
max. Palettenbelastung: 3000 kg
Hurco VMX 50 NC-3 Achs-Vertikalbearbeitungszentrum
24 Werkzeuge
Tischgröße: 1500mm x 660 mm
Spindeldrehzahl 10.000 U/min
Präzisions-Fräs- u. Bohrmaschine
Typ PICOMAX 54 Fehlmann/Schweiz
CNC Bahnsteuerung Heidenhain
15 Werkzeuge
190 x 330 mm
CNC-Schnellradialbohrmaschine
DANUMERIC 440
Schwenktisch 600 x 400 mm
schwenkbar +/- 90°
stufenlose Drehzahlprogrammierung
Auslegerverfahrweg: 1050 mm
Tischabmessung: 1800 x 600 mm
Bodenplatte: 1000 x 1400 mm
Uniport 8000 NC-BAZ
Vertikale 5-Seitenbearbeitung in Portalbauweise
Doppeltischausführung
Koppelbar
Tischgröße 4000x2500 mm
max. Tischbelastung: 2000 kg/m2
Siemens 840D
x-Richtung: 5000 mm
y-Richtung: 3600 mm
z-Richtung: 1250 mm
max. Durchlass:
Breite: 3000 mm
Höhe: 1500 mm
Uniport 7000 -KW
CNC Großbearbeitungszentrum in
Gantry-Bauweise
Spanntischgröße 11.000 mm x 3.670 mm
Gabelfräskopf mit HSK 100
Werkzeugaufnahme für 5 – Achsbearbeitung Steuerung Siemens 840 D-s
Max. Tischbelastung 2000kg/m² Hauptantrieb zwangsgekühlt mit 42 KW
Portallängsweg in x 10.000 mm
Querschlittenweg in y 4.500 mm
Spindelschlittenweg in z 1.600 mm
Max. Durchlass
in der Breite 4.000 mm
in der Höhe 2.000 mm
NC-BAZ Uniport 7
Horizontalbearbeitungs-
möglichkeit mit
Winkelbohrkopf
Max. Tischbelastung:
1000kg/qm
Positioniergenauigkeit:
+/- 0,02/1000mm
Verfahrwege:
X-Richtung: 6000 mm
Y-Richtung: 3100 mm
Z-Richtung: 1200 mm
DIXI 410 CNC Max. Tischbelastung:
2000 kg
Genauigkeit bis IT 3
Verfahrwege:
X-Richtung: 1400 mm
Y-Richtung: 1200 mm
Z-Richtung: 1000 mm
Bohrwerk BFK 150 Max. Tischbelastung:
5000 kg
Genauigkeit bis IT 6
Verfahrwege:
X-Richtung: 2300 mm
Y-Richtung: 1600 mm
Z-Richtung: 500 mm
+ mobile Spindel
B-Achse 0 - 360°

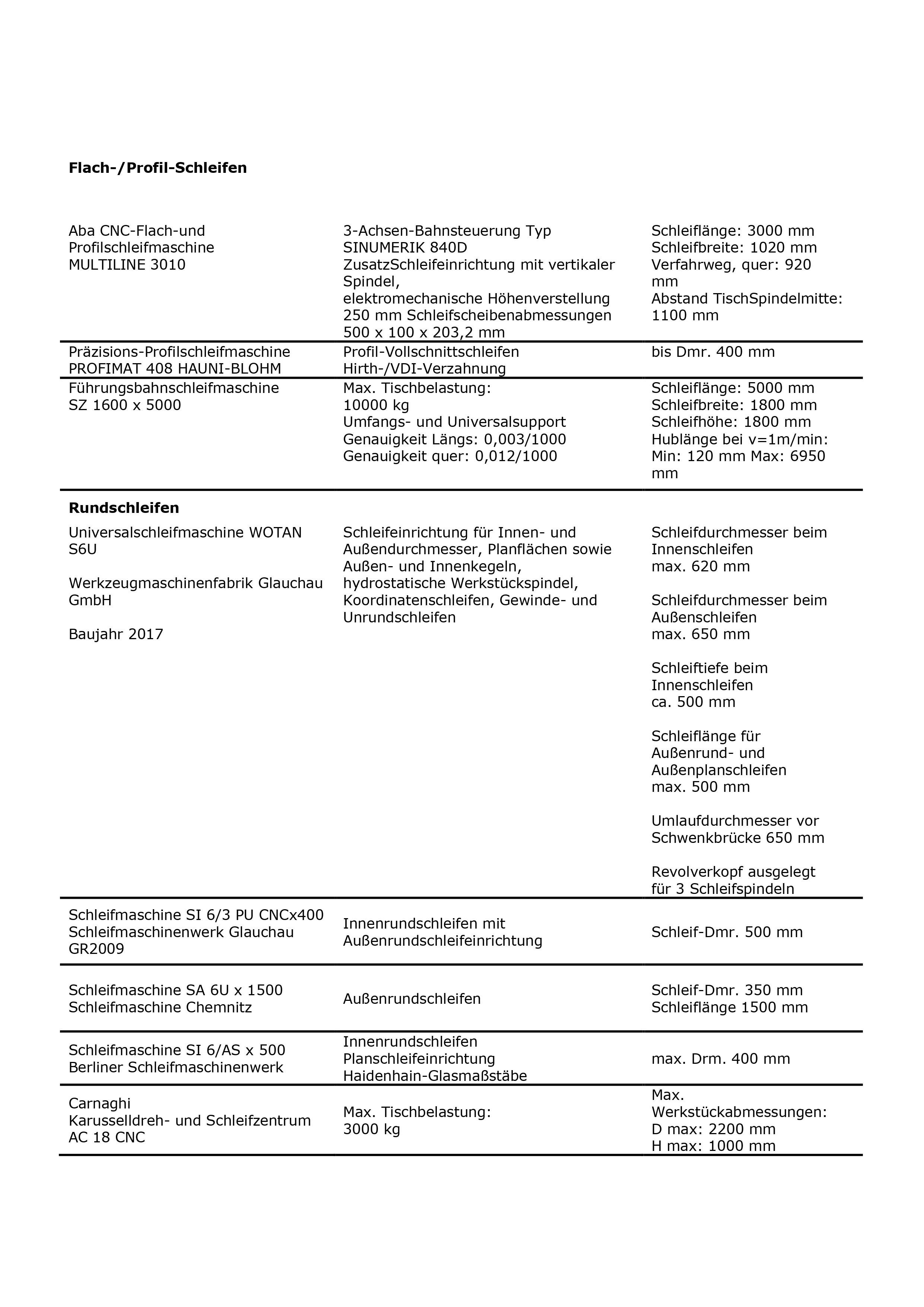

Flach-/Profil-Schleifen
Aba CNC-Flach-und Profilschleifmaschine
MULTILINE 3010
3-Achsen-Bahnsteuerung Typ
SINUMERIK 840D Zusatz-
Schleifeinrichtung mit vertikaler Spindel,
elektromechanische Höhenverstellung
250 mm Schleifscheibenabmessungen
500 x 100 x 203,2 mm
Schleiflänge: 3000 mm
Schleifbreite: 1020 mm
Verfahrweg, quer: 920 mm
Abstand Tisch-Spindelmitte: 1100 mm
Präzisions-Profilschleifmaschine
PROFIMAT 408 HAUNI-BLOHM
Profil-Vollschnittschleifen
Hirth-/VDI-Verzahnung
bis Dmr. 400 mm
Führungsbahnschleifmaschine
SZ 1600 x 5000
Max. Tischbelastung:
10000 kg

Umfangs- und Universalsupport

Genauigkeit Längs: 0,003/1000
Genauigkeit quer: 0,012/1000
Schleiflänge: 5000 mm
Schleifbreite: 1800 mm
Schleifhöhe: 1800 mm
Hublänge bei v=1m/min:
Min: 120 mm Max: 6950 mm
Rundschleifen
Universalschleifmaschine WOTAN S6U

Werzeugmaschinenfabrik Glauchau GmbH

Baujahr 2017
Schleifeinrichtung für Innen- und Außendurchmesser, Planflächen sowie Außen- und Innenkegeln, hydrostatische Werkstückspindel, Koordinatenschleifen, Gewinde- und Unrundschleifen Schleifdurchmesser beim Innenschleifen max. 620 mm

Schleifdurchmesser beim Außenschleifen max. 650 mm

Schleiftiefe beim Innenschleifen ca. 500 mm

Schleiflänge für Außenrund- und Außenplanschleifen max. 500 mm

Umlaufdurchmesser vor Schwenkbrücke 650 mm

Revolverkopf ausgelegt für 3 Schleifspindeln
Schleifmaschine SI 6/3 PU CNCx400
Schleifmaschinenwerk Glauchau
GR2009
Innenrundschleifen mit
Außenrundschleifeinrichtung
Schleif-Dmr. 500 mm
Schleifmaschine SA 6U x 1500
Schleifmaschine Chemnitz
Außenrundschleifen Schleif-Dmr. 350 mm
Schleiflänge 1500 mm
Schleifmaschine SI 6/AS x 500
Berliner Schleifmaschinenwerk
Innenrundschleifen
Planschleifeinrichtung
Haidenhain-Glasmaßstäbe
max. Drm. 400 mm
Carnaghi
Karusselldreh- und
Schleifzentrum
AC 18 CNC
Max. Tischbelastung:
3000 kg
Max. Werkstückabmessungen:
D max: 2200 mm
H max: 1000 mm

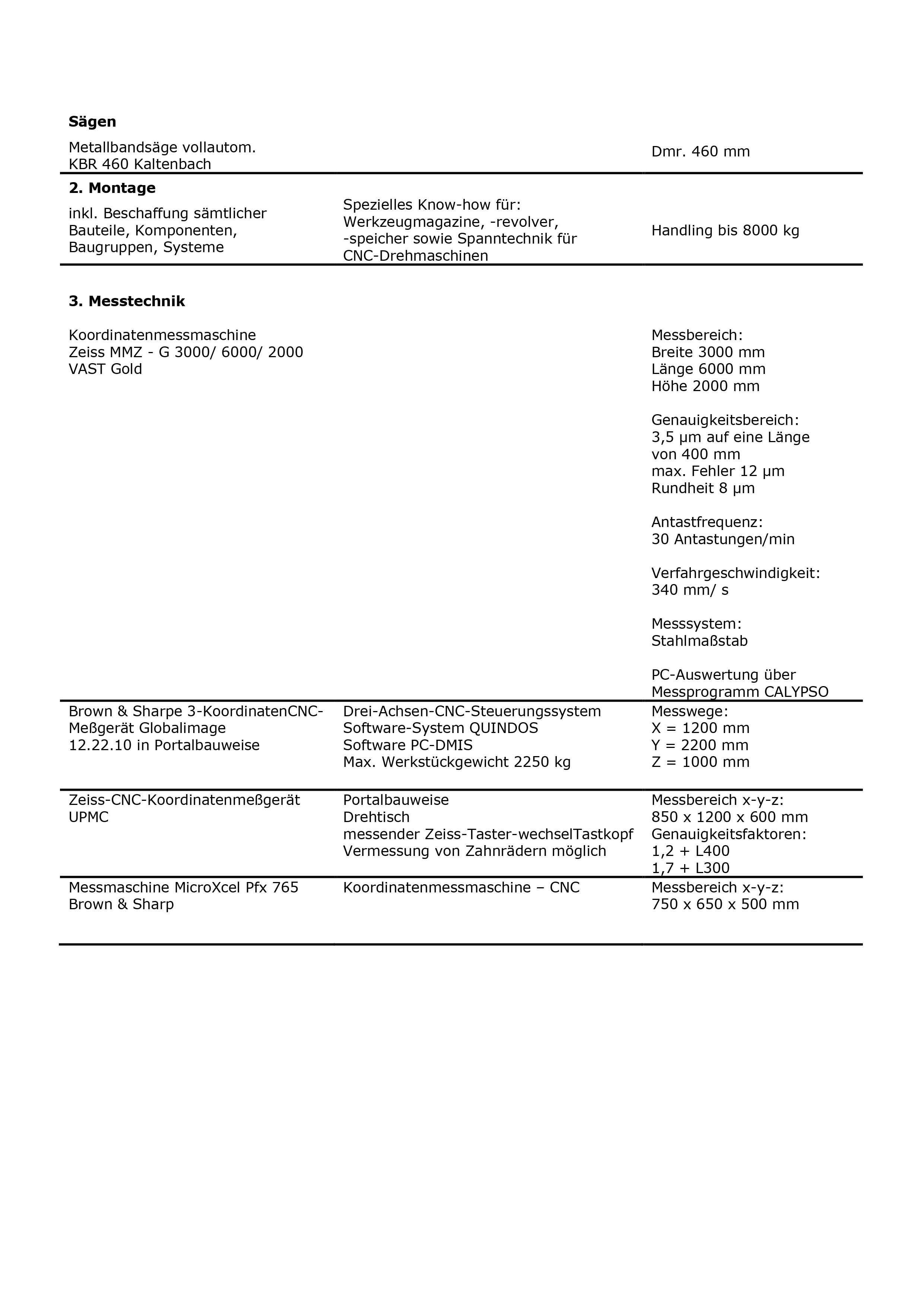

Sägen
Metallbandsäge vollautom.
KBR 460 Kaltenbach
  Dmr. 460 mm

2. Montage
inkl. Beschaffung sämtlicher
Bauteile, Komponenten,
Baugruppen, Systeme
Spezielles Know-how für:
Werkzeugmagazine, -revolver,
-speicher sowie Spanntechnik für
CNC-Drehmaschinen
Handling bis 8000 kg

3. Messtechnik
ZEISS - Koordinatenmessmaschine
MMZ - G 3000/ 6000/ 2000 VAST Gold
  Messbereich:
Breite 3000 mm
Länge 6000 mm
Höhe 2000 mm

Genauigkeitsbereich:
3,5 µm auf eine Länge von 400 mm
max. Fehler 12 µm
Rundheit 8 µm

Antastfrequenz:
30 Antastungen/ min

Verfahrgeschwindigkeit:
340 mm/ s

Messsystem: Stahlmaßstab

PC-Auswertung über Messprogramm CALYPSO
Brown & Sharpe 3-Koordinaten-
CNC-Meßgerät Globalimage
12.22.10 in Portalbauweise
Drei-Achsen-CNC-Steuerungssystem
Software-System QUINDOS
Software PC-DMIS
Max. Werkstückgewicht 2250 kg
Messwege:
X = 1200 mm
Y = 2200 mm
Z = 1000 mm
Zeiss-CNC-Koordinatenmeßgerät UPMC Portalbauweise
Drehtisch
messender Zeiss-Taster-wechsel-Tastkopf
Vermessung von Zahnrädern möglich
Messbereich x-y-z:
850 x 1200 x 600 mm

Genauigkeitsfaktoren:
1,2 + L400
1,7 + L300
Messmaschine MicroXcel Pfx 765
Brown & Sharp
Koordinatenmessmaschine - CNC Messbereich x-y-z:
750 x 650 x 500 mm

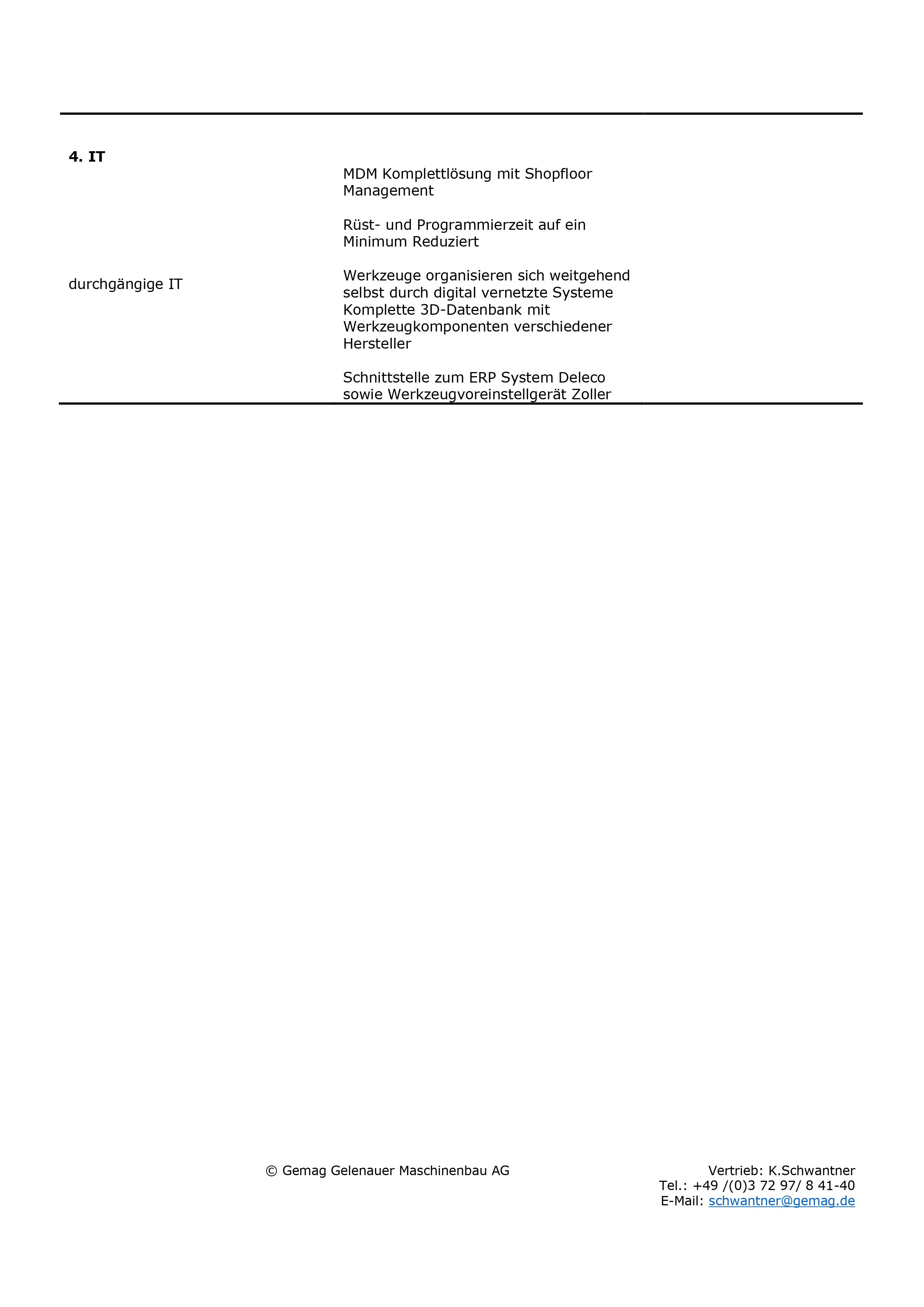

4. EDV
durchgängige EDV PPS inkl. Leitstand
